1  引言

       随着工业自动化技术的发展,人们对自动化监控系统的要求越来越高。而在设计开发实时监控系统时，现场设备与上位机软件的通讯是关键技术，下面主要介绍国产流行工控软件“组态王”与西门子S7-200的通信方式。

       2  组态王简介

       “组态王”是在PC机上建立工业控制对象人机接口的一种智能软件包，它以Windows 98/Windows 2000/ Windows NT4.0中文操作系统作为其操作平台，具有图形功能完备，界面一致友好，易学易用的特点。该软件包由工程管理器(ProjManager)、工程浏览器(TouchExplorer)、画面运行系统(TouchVew)三部分组成。ProjManager用于新建工

程、工程管理，并能对已有工程进行搜索、备份及有效恢复，实现数据字典的导入和导出。TouchExplorer是“组态王”软件的核心部分和管理开发系统，是应用工程的开发环境CONTROL ENGINEERING China版权所有，内嵌画面开发系统CONTROL ENGINEERING China版权所有，可完成对画面的设计、动画的连接等工作。TouchVew是“组态王”软件的实时运行环境，用于显示画面开发系统中建立的动画图形画面，并负责数据库与I/O服务程序的数据交换,通过实时数据库管理从一组工业控制对象采集到的各种数据，并把数据的变化用动画的方式形象地表示出来，同时完成报警、历史记录、趋势曲线等监视功能，并可生成历史数据文件。在TouchExplorer的画面开发系统中设计开发的画面应用程序必须在TouchVew运行环境中才能运行。

       3  S7-200系列PLC

       西门子公司的SIMATIC S7-200系列属于小型可编程序控制器，可用于代替继电器的简单控制场合，也可以用于复杂的自动化控制系统。S7-200系列PLC共有5种基本型号的CPU模块，即CPU221、CPU222、CPU224、CPU226、CPU226XM，控制点数可以从10点扩展到248点。其中，CPU221无扩展功能，适于用做小点数的微型控制器，CPU222有扩展功能，CPU224是具有较强控制功能的控制器，CPU226和CPU226 XM适用于复杂的中小型控制系统。所有型号的CPU在内部都集成了1个(CPU221、CPU222、CPU224)或2个(CPU226， CPU226XM)通讯口www.cechina.cn，该通讯口为标准的RS485口，可在三种方式下工作，即PPI方式、MPI方式和自由通讯口方式。另外，S7-200可通过增加EM277模块接入Profibus-DP网络控制工程网版权所有，通过CP243-1通讯模块连入工业以太网，通过CP243-2模块使其成为AS-i主站。

       4  组态王与西门子S7-200的几种通信方式

       4.1  组态王的通讯机制
       组态王把每一台与之通讯的设备看作是外部设备，为实现和外部设备的通讯www.cechina.cn，组态王内置有大量的设备驱动作为外部设备的通讯接口。在开发过程中，只需根据工程浏览器提供的“设备配置向导”，一步步完成连接过程，即可实现组态王和相应外部设备驱动的连接。在运行期间，组态王可以通过驱动接口和外部设备交换数据，包括采集数据和发送数据或指令。组态王的驱动程序采用ActiveX技术，每一驱动都是一个COM对象，这种方式使驱动和组态王构成一个完整的系统，从而保证运行系统的高效率，如图1所示。因此，组态王可以与一些常用I/O设备直接进行通讯，如可编程控制器(PLC)、智能模块、板卡、智能仪表等。组态王与I/O设备之间的数据交换采用五种方式:串行通讯方式、DDE方式、板卡方式、网络节点方式、人机接口卡方式。

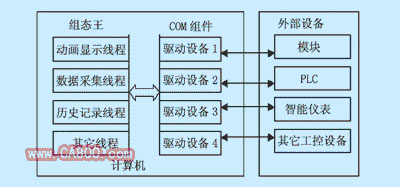

图1   组态王与外部设备通讯示意图



       4.2  组态王与S7-200的PPI通信方式
 &nbs
