虽然不当的医械产品设计并不总是和医械产品相关失误联系在一起的。对用户的研究表明,缺乏足够的培训占此类失误原因的70% 到90%。但是即便这些责任人可能已经被“责罚”了,还是存在其它对病人造成危害的因素,其中之一就是不当的人机界面设计很多失曝都是隐藏在常规的医疗工作和医械产品使用之中,给不知情的医生和病人带来灾难。医疗器械与用户有直接关系的就是医疗器械的人机界面。人机界面设汁的优劣关系到医疗器械的可靠和病人的安危。
1、 人机界面的含义
人与产品的界面,称为“人机界面”。人机界面介于用户和产品系统之间,是人与产品之间传递、交换信息的媒介。产品的界面存在于人——物的信息交流中,甚至可以说,只要存在着人物信息交流的一切领域都属于设计界面,它的内涵要素极为广泛,反映着人物之间的关系。
人机界面设计理论的发展有机融合了各相关学科的理论,不断完善自身的基本概念、理论体系以及研究方法,形成了一门研究和应用范围都极为广泛的综合性边缘学科。人机界面学包括计算机技术、心理学、人机工程学、设计艺术学、社会学和人类学等各方面的知识,涉及到计算机、工业设计、新媒体、心理学、社会学和人类学等学科领域。
人机界面包括正在使用、准备使用(比如校队、设定和打开),或者是维护保持(如修理、清洁)时器械的所有与人发生关系的元件。它既包括控制器械工作的如开关、按键和旋钮等硬件,包括指示灯、显示器、视听警报等其它,也包括一系列的逻辑,它们指导系统如何对用户的指令做出反应,包括怎样、何时,和以怎样的形式把信息反馈给用户。人机界面的一个重要方面就是何种逻辑的信息显示和控制行为是和用户的能力、期望、最有可能的行为相一致的。
2、 医疗器械的人机界面设计
2.1 医疗器械的控制/显示装置的安排和设计
很多医疗器械都有很大的控制台、一排控制按键和显示装置。设计师应该考虑用户的能力,快速有效地辨别控制、电源和显示按键;接触并精确设置控制;准确读取显示信息;把控制和相关的显示联系起来。做到令人满意笔触包括有效的控制和显示功能组合,清晰而不含糊的标识,非常容易操作的按键。清晰的说明和有效的警报也是很重要的。但是很遗憾,在控制和显示装置设计上面www.cechina.cn,错误的例子很多。下面提到的设计错误都是出现在某品牌的麻醉机的设计上。

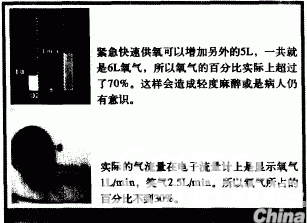

如图1,该麻醉机在氧气管口的下面有一个旋转开关,每分钟可以给新鲜空气流增加5L氧气。它是作为遇到紧急情况或是电源失效时的快速充氧的。额外的氧气流却不会在电子流量计上显示。不小心触动这个开关会造成轻度麻醉,所以应该更多的给出可见的提示www.cechina.cn,比如在显示屏上有所显示。
图1
又如图2,该麻醉机有3个主要的旋钮用于设定呼吸机的模式。设定是从控制面板的右下方移到左边,不符合用户的使用习惯。因为我们大多数人的阅读视线都是往下往右边动作的CONTROL ENGINEERING China版权所有,就像我们看书那样。
图2
这个例子说明一个事实控制工程网版权所有,有些看起来非常小的设计失误可以造成非常严重的问题。针对医械制定相关的人因要素准则可以减少这类问题的发生。以下是医械设计人机界面的设计准则。
尽可能确保设计的所有方面和用户的期望一直。要考虑到用户以前的使用习惯和建立的使用习惯。
在设计工作平台、控制和显示部分时,都要使它们与用户的能力一致。这些能力包括体力、灵敏度、记忆、视力和听力。
精心组织好控制和显示部分的排列www.cechina.cn,并确保控制和显示的相关性是非常明显的。这些便利可以适当地减少用户的记忆负担。
确定听觉信号的强度,使它们能非常容易被使用医械用户听到。并考虑环境噪音的作用。
确保视觉信号的强度足以使用户在各种环境灯光的照射下都可以被接收到。同样,光的强度和颜色区分也可以帮助优化识别度。
确保标识和显示能在一定的角度和距离都可以方便看到。标签的大小
