[摘要]：我国城市污水任意排放日益严重，全面建立完善的自动检测监控系统势在必行。本文重点介绍西门子 PLC和上位机监控软件Control2000在三峡库区污水处理Orbal氧化沟工艺中的应用及其网络构成。PLC及监控软件的使用使得系统设备运行更加稳定、合理，有效的延长了设备使用寿命和节约了能源。

　　[关键词]：三峡库区、污水处理、PLC、Control2000、Orbal、网络、VB6.0、报表、能源　

　　引言：

　　随着我国的社会和经济的高速发展，环境问题日益突出，尤其是城市水环境的恶化，加剧了水资源的短缺，严重影响着人民群众的身心健康，这些情况已经成为城市可持续发展的严重制约因素；我国现阶段很多大中型城市的废水排放量大，已造成城市地表水的严重污染；三峡库区水环境保护事关三峡工程长期安全运行和长江中下游地区经济社会的可持续发展，因此受到国内外广泛关注，但目前各城市仍然是直接排放污水或因水处理自控系统不完善没处理好就把污水排放了，很多操作和检测监控过程仍停留在人工阶段，监控时间覆盖率低，手工采集样品缺乏科学性和代表性，难以反映企业和城市污水处理及

　　系统简介：

　　本文介绍的污水处理厂位于重庆某县城边缘，厂区紧邻长江流域，处于三峡库区腹地，该污水处理厂采用的是典型Orbal氧化沟工艺，日处理污水量5万吨，厂区主体构筑物有：综合楼、配电房、进水提升泵房、粗细格栅井及旋流沉砂装置、Orbal氧化沟、终沉池、污泥回流剩余泵井、脱水机房等；整个厂区设备及阀门均采用MCC和PLC两种控制方式，正常情况下可以实现仪表、PLC的完全自动检测控制及运行状况监控；下位机采用西门子400系列和300系列PLC，上位机采用北京华富Control2000监控软件。该厂自动控制系统于2004年12月全面完成调试，目前系统运行正常。

　　污水处理系统详述：

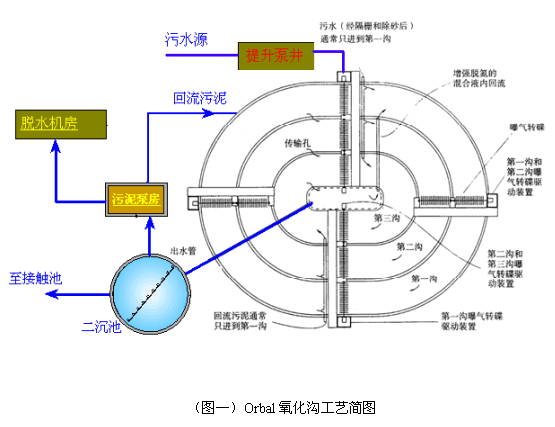

　　一、Orbal氧化沟工艺介绍如（图一）：

　　Orbal氧化沟水处理工艺起源于南非控制工程网版权所有，后经不断改进和推广CONTROL ENGINEERING China版权所有，在全球范围得到广泛应用。城市污水由管道集中后，水流首先经过粗格栅，将粗的垃圾去除，然后由提升泵将污水提高水头（后面工艺要求有高水头），再经过细格栅及旋流沉砂池，进一步去除小的垃圾和泥砂，污水进入水处理主体结构——氧化沟，污水在“O”型的氧化沟中经过曝气机调节曝气，使得污水得到缺氧、氧化、硝化、反硝化等反应CONTROL ENGINEERING China版权所有，在该过程中完成BOD（生物耗氧量）、COD（化学耗氧量）的去除及污水脱氮的功能，并为下一步水的沉淀作好准备，经过氧化沟处理的水流入终沉池，加入Fe3+、或Al3+ 使得水中的（PO4）3- 得以沉淀，充分沉淀后，清水最后经二氧化氯消毒后排入长江。沉淀的污泥经脱水机滤干后焚烧处理。

　　二、厂区主要设备控制要求

　　1、粗细格栅机及其附属输送压榨设备的控制

　　定时控制：根据外来污水状况和运行经验，通过设定相关定时参数，自动控制格栅机的启动时间和停止时间。

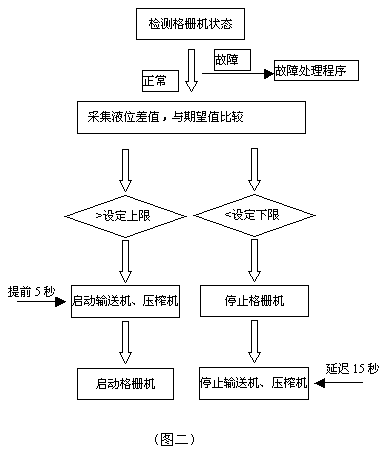

　　液位差控制：在格栅机的前后均设置一台超声波液位传感器，检测出格栅机的前后液位差。设定低液位差LDF2和高液位差LDF1，当检测到的液位差大于LDF1时，启动格栅机；当检测到的液位差低于LDF2时，停止格栅机（减少了运行时间，有效的节约能源）。控制过程如（图二）

　　格栅附属设备的联动：

　　皮带输送机和压榨机作为格栅机的附属输送压榨设备，它们在定时或自动运行模式下，一般与格栅机联动。附属设备适当的提前或延时运行。

　　2、 提升泵的自动控制

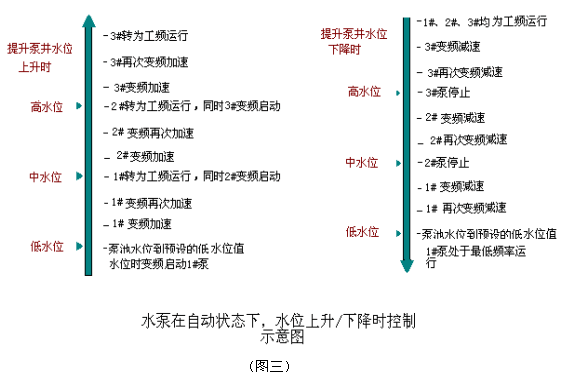

　　控制描述如（图三）：

　　（1）变频器连接在第一台水泵电机上，需要加泵时，变频器停止运行，并由变频器的输出端口RO1～RO3输出信号到PLC，由PLC控制切换过程。

　　（2） PLC根据泵池液位高中低信号自动调节三台泵的启停；泵池水位到预设的低水位时启动1#泵，水位上升到预设的中水位时，1#泵由变频运行转换到工频运行，这时再变频启动2#泵，依次启动到3#泵。

　　（3） 切换开始时www.cechina.cn，变频器停止输出(变频器设置为自由停车)，利用水泵的惯性将第一台水泵切换到工频运行，变频器连接到第二台水泵上起动并运行，照此，将第二台水泵切换到工频运行，变频器连接到第三台水泵上起动并运行。

　　（4） 水位下降需要减泵时，系统将第三台水泵停止，第二台水泵切换到变频调节状态。水位继续下降，系统将第二台水泵停止，第一台水泵切换到变频调节状态。

　　（5） 另外，设置软启动器作为备用。当变频器或PLC故障时，可用软起动器现场手动轮流起动各泵运行以保证供水。作为多台提升泵的自动控制，满足先启先停的原则，以优化资源的利用率；为了提升泵的安全，系统设
