多年来CONTROL ENGINEERING China版权所有，消费市场对于移动或便携式设备和其它各类电子系统的需求旺盛，促使照明及显示电源有了日新月异的发展并且获得了广泛应用。就目前照明及显示电源而言，其分类目录为：单白光LED及照相机氙闪光灯；单白光LED背光驱动；OLED及TFT显示器；CCFL(冷阴极荧光灯)背光源；RGB LED驱动器等。值此本文将对照明解决方案中的白光LED驱动电路、RGB LED驱动器、CCFL背光电源转换器、照相闪光灯充电器典型产品的技术特征与应用乍作分析介绍。

1、1×/5×7通道电荷泵白光LED驱动完全背光解决方案

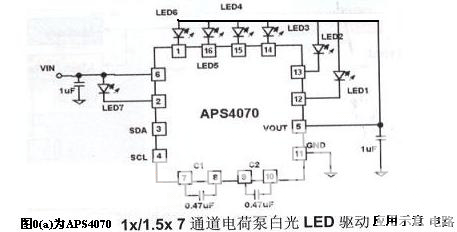

       APS4070是一款应用于完全背光方案的电付泵白光LED驱动，可以司时支持工屏，副屏和键盘背光驱动。通过串行总线接口可以方便的调繁各部分的电流，灵活驱动所有LED。上电时数据载入寄存器，关断时自动保存。芯片复位时，寄存器中的数据设定LED驱动电流。极低的33μA LSB电流可在非反射LCD显示中允许涓流通过LED。APS4070门动在1×和1.5×模式之间切换以在全部负载范围获得高效率。图0(a)多ApsS4070典型应用电路。

1.1主要特征：完个背光解决方案；分三组纵独立控制控制工程网版权所有，分别包括4个主LED，2个从LED，和一个键盘LED；高驱动电流能力，4个工LED和2个从LED为31mA，键盘LED为60mA；内置6位DAC精确没定电流；输入电压范围为2.7V至5.5V； 接口；关断模式时数据保存；1×和1.5×自动切换模式；电流源压差低.典型值为200mV；极低的LSB电流31μA；低噪音的恒定开关频率；1.8MHz的开关频率兼容小尺寸外部器件；节能模式时，静态工作电流仅为1μA；过温保护；软启动以减少输入浪涌电流；小型16引脚3mmx3mmQFN封装。

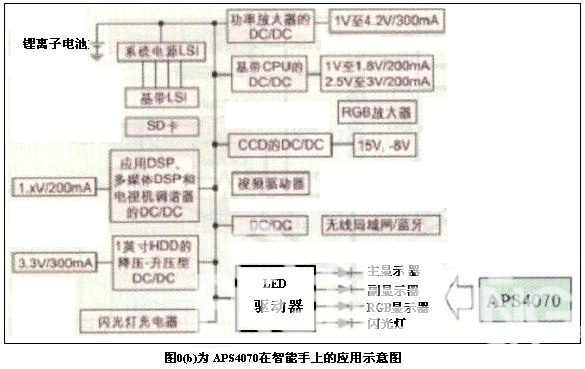

1.2应用领域：可在手机和智能电话、各种手持设备、各种白光LED背光应用、数码相机、数码摄像机、掌上电脑及个人媒体播放中心设备上使用。图0(b)为APS4070在智能手机上应用示意图。

点击看原图

2、单白光LED驱动电路

2.1技术支持

*串联/并联LED配置-拓扑结构驱动。
电感式升压转换器为LED串联序列提供必需的高电压。对一个LED串联序列，只需要一个电流稳压器和两个连接点。

充电泵一般用于驱动并联LED，但除非每个LED都有固定电流控制工程网版权所有，否则每个支路都需要一个限流电阻。这通常是由预封装在彩色LED显示模块中的LED配置决定的。

*电感或充电泵驱动器

一般来说充电泵解决方案只需要少量电容和限流电阻，这是一种规模相当小且简单的解决方案，但在会使电源功效降低而超过电池的放电电压范围，从而降低电池的寿命。电感方案需要一个电感器，通常还需要一个二极管；这种方案会在一定程度上增加设计的复杂度，但能够提供最高的电源转换效率并有助于延长电池寿命。

*电流稳压器
避免由不同的前向电压(Vf) LED组成的串联LED或并联LED的亮度变化。

*过压保护(OVP)
当个别LED损坏而造成的串联LED开路时，避免电感驱动器损坏。

*减低亮度
LED驱动器一般具有通过数字或(和)模拟机制调整LED亮度的特点。

*关机过程中的负载回路-当驱动器失效时，消除由串联LED到地之间的漏电流，从而节省电池能量。

2.2具备数字和PWM灰阶控制能力的恒流LED驱动器TPS61061

集成的白光LED驱动器，其同步开关消除了外部二极管www.cechina.cn，使得超小WLCSP封装成为可能，WLED驱动器的TPS6106x产品系列在板级空间上可与电荷泵解决方案匹敌，而且功效最高。该同步LED驱动器采用芯片级封装.

2.21具备数字和PWM灰阶控制能力的恒流LED驱动器TPS61061

主要特点为：LED驱动器集成了过压保护装置；2.7V至6V的输入电压范围；TPS67060最大支持3个LED；TPS61061最大支持4个LED；

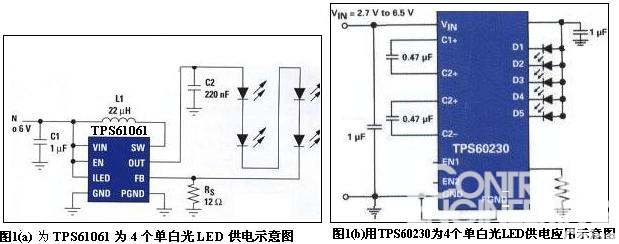

TPS61062最大支持5个LED；PWM亮度控制使能；流经LED电流(1LED)的数字亮度控制；1-MHz固定转换频率；内置400mA功率的MOSFET(场效应管)转换开关；断电期间关断LED；工作状态下所使用的小输出电容可低至220nF。图1(a)为TPS61061为4个单白光LED供电示意图

点击看原图

2.22应用范围：可在微型电话、PDA(个人数字助理)、pocket C(微型电脑)、smart phones(智能电话)、数码静态相机以及3.3V至5V的负载点模块设备上使用。

2.3 PWM亮度控制单白光LED电流源充电泵TPS60230控制工程网版权所有，TPS60231

2.31主要特点：温度影响下的稳态电流输出误差小于0.4%；TPS602
