1、引言
过去工业控制计算机系统的软件功能都靠软件人员编程实现。工作量大,软件通用性差,且易产生错误。随着工业控制要求的不断提高,专门用于工业控制的组态软件应运而生,它是一套功能齐全的组态生成工具软件,通用性强,而且系统的执行程序代码部分一般固定不变,为适应不同的应用对象只需改变数据实体即可。目前国内外有很多公司开发出不少优秀产品,如Intellution 公司的Fix,Ci 公司的Citect,清华紫光的组态王等。 MCGS 是众多监控软件中的一种,它具有许多优点,可用于任何监控系统。
2、MCGS6.2介绍
MCGS6.2通用版是北京昆仑通态数十位软件开发精英,历时整整一年时间,辛勤耕耘的结晶,MCGS6.2通用版无论在界面的友好性、内部功能的强大性、系统的可扩充性、用户的使用性以及设计理念上都有一个质的飞跃,是国内组态软件行业划时代的产品。
功能特点:
·全中文可视化组态软件,简洁、大方,使用方便灵活
·完善的中文在线帮助系统和多媒体教程,可直接在英文操
·真正的32位程序,支持多任务、多线程,运行于Win95/98/NT/2000平台
·提供近百种绘图工具和基本图符,快速构造图形界面
·支持数据采集板卡、智能模块、智能仪表、PLC、变频器、网络设备等1000多种国内外众多常用设备
·支持温控曲线、计划曲线、实时曲线、历史曲线、XY曲线等多种工控曲线
·支持ODBC接口,可与SQL Server、Oracle、Access等关系型数据库互连
·支持OPC接口、DDE接口和OLE技术,可方便的与其他各种程序和设备互连
·提供渐进色、旋转动画、透明位图、流动块等多种动画方式,可以达到良好的动画效果
·上千个精美的图库元件,保证快速的构建精美的动画效果
·功能强大的网络数据同步、网络数据库同步构建CONTROL ENGINEERING China版权所有,保证多个系统完美结合
·完善的网络体系结构CONTROL ENGINEERING China版权所有,可以支持最新流行的各种通讯方式,包括电话通讯网,宽带通讯网,ISDN通讯网控制工程网版权所有,GPRS通讯网和无线通讯网
支持设备:
·采集板:康拓、研华、中泰、研祥、同维、华控、艾迅、华远、科日新、双诺
·PLC:富士、三菱、松下、GE、LG、AB、莫迪康、欧姆龙、西门子、台达、和利时
·智能仪表:昆仑天辰、浙大中控、日本岛电、厦门宇光、香港虹润、香港上润、霍尼韦尔、欧姆龙、欧陆、东辉大延、横河、天瑞麟、亚特克、英华达
·智能模块:昆仑海岸、研华、磐仪、威达、研祥、中泰、华控小麻雀、牛顿、研发
·称重仪表:托利多、志美CB920
·变 频 器:伦茨、西门子、AB、华为、台达
MCGS 是一套用于快速构造和生成计算机监控系统的组态软件,它能够在基于Microsoft 的各种32位Windows 平台上运行,通过对现场数据的采集处理,以动画显示、报警处理、流程控制和报表输出等多种方式向用户提供解决实际问题的方案,在工业控制领域有着广泛的应用。
2.1 MCGS 的整体结构
MCGS 软件系统包括组态环境和运行环境两个部分,组态环境相当于一套完整的工具软件,用户可以利用它设计和开发自己的应用系统。用户组态生成的结果是一个数据库文件www.cechina.cn,即组态结果数据库。运行环境是一个独立的运行系统,它按照组态结果数据库中用户指定的方式进行各种处理,完成用户组态设计的目标和功能,组态环境和运行环境互相独立,又密切相关,如图1 所示。

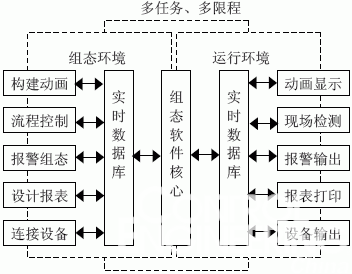

图1 组态环境和运行环境的关系
2.2 MCGS 的组成
MCGS 软件系统由主控窗口、设备窗口、用户窗口、实时数据库和运行策略组成,每一部分分别进行组态,完成不同的工作。
主控窗口:是工程的主窗口,负责调度和管理这些窗口的打开或关闭。
设备窗口:是连接和驱动外部设备的工作环境。在本窗口内配置数据采集和控制输出设备;注册设备驱动程序;定义连接与驱动设备用的数据变量。
用户窗口:主要用于设置工程中人机交互的界面,如系统流程图、曲线图、动画等。
实时数据库:是工程各个部分数据交换和处理的中心CONTROL ENGINEERING China版权所有,它将MCGS 工程的各个部分连成有机的整体。
运行策略:主要完成工程运行流程的控制,如编写控制程序、选用各种功能构件等。
