HMI 界面设计的四个步骤

作者:Rebecca Haley,Honeywell 公司项目专家;Scott Kuehl,Honeywell 公司高级项目工程师2006.03.24阅读 22787

  也许这项任务听起来令人怯步,但是设计人机接口界面(HMI)实际上与创建一份文本文档或演讲稿并没有太多的不同。只需要遵循一些基本的规则去做就好了:
  ■  想着你的受众(用户);
  ■  坚持原则(面向任务的显示);
  ■  避免使用不为人所知的术语(如果无法表达高级控制,则使用简单的术语);
  ■  使用模板(使你的信息、功能保持一致)。
  设计HMI界面并不是将管道系统及仪表设计(P&ID)复制成图形方式。它的意义在于简化过程,使操作员能够方便地看到特定区域发生的事情。在开发界面之前,请和你的用户进行讨论。控制台的工作人员是设计HMI界面方面最好的信息来源。

HMI界面

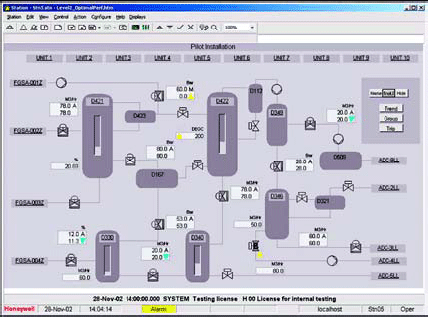

图:这个例子中的HMI界面为异常情况管理(ASM)联盟的指导性设计CONTROL ENGINEERING China版权所有
用Honeywell的HMI界面技术Experion HMIWeb创建而成。

  下面是设计一个有效的HMI界面所要遵循的四个基本步骤:
  1. 创建并定义标准
  将操作员所处的物理环境考虑进来,比如控制室的照明、他们监控的屏幕数量、座位离屏幕的距离等。这些因素有助于确定标准,比如字体大小、符号、颜色。形状和
图片库有助于确保图案的一致性。记住下面这些提示:
  ■  明智地使用颜色。将主要的数据(过程数值)用高对比度突出显示。次要的或支持性的数据(文本描述符号等)用小一点的字体显示,或将其融合到背景上。警报数据必须使用亮色CONTROL ENGINEERING China版权所有,使之能够轻易地让人认出。对每种警报优先级都必须选择专用的颜色。
  ■  确保过程线路从左到右,尽可能避免使用曲线及交叉线。
  ■  要保持一致性。在细节、布局、符号、缩略语方面保持绝对的一致性。
  ■  用较宽的线条表示主要的过程流(从进料到主产品)。这种方法有助于区分主要产品/过程流和公用设施线路。
  2. 收集、核查数据
  数据来源可能是P&ID、现有显示设备、流程、事件分析、与操作员的交流等各个方面的组合。
  P&ID看起来可能是最复杂的元素。但是请记住,虽然P&ID中的所有部件对过程来说都是至关重要的CONTROL ENGINEERING China版权所有,但对HMI的显示界面来说它们并非都是重要的。
  有时候最基本的工具-一盒彩色铅笔-是最有用的。当研究P&ID时,用铅笔画出仪表和流程。不要考虑没有仪表连接到DCS的线路,只画那些有连接的。
  3. 建立初稿
  初稿可以是对现有显示设备的标记、Microsoft Visio或CAD画图、甚至只是一张素描草图。
  在开始绘制草图的时候,画出你已经标记在P&ID上的图表线,尽量使用直线和非交叉线。结果就应该是一张完整的图表控制工程网版权所有,涵盖了所有需要引入到HMI界面上的东西。你也将因为消除不必要的线路和数据而将出错的概率减到最小。
  要根据重要性或价值来表征设备,而不是物理尺寸。给予对象合理的显著性状。最大的对象并不总是最重要的。
  4. 改进、审核
  将信息和功能进行归类,而不是杂乱罗列。要保证相关的信息在视觉上出现在容易被人接受的群组中。均匀地将信息和图形分布在屏幕上能降低混乱程度。最后一点是,如果核心任务/功能处于中央,图形和流程图通常更易于被人看懂。要将这种思想应用到你的显示屏幕上。
  最后,所有的建议都归于这样一个原则:操作员要能够容易地理解HMI显示的内容、确定任务的优先级、注意到必需的信息。整齐有致的信息能帮助操作员更快地对警报作出反应控制工程网版权所有,更好地理解过程。

  如欲获知有关HMI界面设计的更多信息,请以下网站:异常情况管理协会, www.asmconsortium.com;国际工程协会,  www.iec.org/online/tutorials/hmi
