关于ISA SP-50 Fieldbus
Fieldbus是一种全数字、串行、两路通信协议（HS1），使得现场设备之间以31.25 kB/s的通讯数率的进行互联互通，从而实现标准化通讯。通过使用互联设备，通信网络可访问现场设备（运行速度为1 Mb/s或2.5 Mb/s）。由于简单的双绞线对就可完成传输现场设备和网络之间的通讯，因此Fieldbus用户能够减少I/O和控制设备的数量（因为现场设备的控制分布），还可使用较少的本质安全（IS）镀层、机箱、电缆和连接器。此外，线对可支持单个设备的多种功能（比如诊断、控制和自动错误更正），因此双绞线对电缆成为更有效、更可靠以及更经济的工控系统的一部分。
Fieldbus是一种全数字、串行、两路通信协议（HS1），使得现场设备之间以31.25 kB/s的通讯数率的进行互联互通，从而实现标准化通讯。通过使用互联设备，通信网络可访问现场设备（运行速度为1 Mb/s或2.5 Mb/s）。由于简单的双绞线对就可完成传输现场设备和网络之间的通讯，因此Fieldbus用户能够减少I/O和控制设备的数量（因为现场设备的控制分布），还可使用较少的本质安全（IS）镀层、机箱、电缆和连接器。此外，线对可支持单个设备的多种功能（比如诊断、控制和自动错误更正），因此双绞线对电缆成为更有效、更可靠以及更经济的工控系统的一部分。
选择FOUNDATION Fieldbus的原因
借助FOUNDATION Fieldbus控制工程网版权所有，终端用户可以在统一的系统架构（HS1）和高速主干（HSE）的基础上自己决定是否为工厂运营实施紧密集成的数字控制。这反过来消除了对设备和子系统互操作性的限制。
借助FOUNDATION Fieldbus控制工程网版权所有，终端用户可以在统一的系统架构（HS1）和高速主干（HSE）的基础上自己决定是否为工厂运营实施紧密集成的数字控制。这反过来消除了对设备和子系统互操作性的限制。
Fieldbus HS1电缆特点

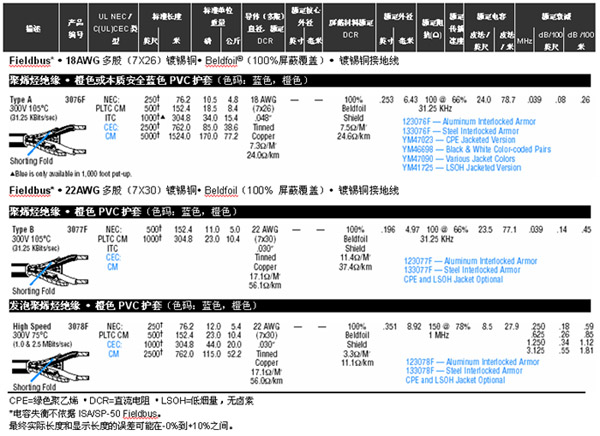

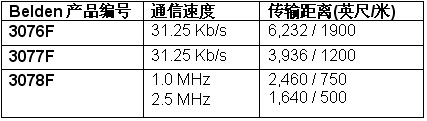

一个Fieldbus连接的设备数量是由诸多因素决定的控制工程网版权所有，其中包括每个设备的功率消耗情况、中继器的使用情况、信号衰减、使用的电缆类型以及传输距离。下表列出了每种电缆的建议电缆长度。
不过，得益于Belden电缆的良好特性www.cechina.cn，传输距离可以延长，而无需对系统进行增强或以牺牲系统性能为代价。这些特性包括：
> 卓越的电气性能
> 电容较低（适用于长距离传输）
> 18 AWG和22 AWG多股镀锡铜导线
> 聚烯烃绝缘
> Beldfoil®屏蔽（100%屏蔽覆盖抵抗噪音）
> 易于识别的橙色护套
一个Fieldbus连接的设备数量是由诸多因素决定的控制工程网版权所有，其中包括每个设备的功率消耗情况、中继器的使用情况、信号衰减、使用的电缆类型以及传输距离。下表列出了每种电缆的建议电缆长度。
不过，得益于Belden电缆的良好特性www.cechina.cn，传输距离可以延长，而无需对系统进行增强或以牺牲系统性能为代价。这些特性包括：
> 卓越的电气性能
> 电容较低（适用于长距离传输）
> 18 AWG和22 AWG多股镀锡铜导线
> 聚烯烃绝缘
> Beldfoil®屏蔽（100%屏蔽覆盖抵抗噪音）
> 易于识别的橙色护套
Fieldbus高速以太网（HSE）电缆
Fieldbus选择以太网用于高速以太网控制主干100Mb/s传输。为帮助您选择5e类和6类电缆，Belden提供了“DataTuff®工业以太网电缆选择指南”。有关BeldenDataTuff电缆的详细资料控制工程网版权所有，请咨询Belden 各地销售办事处。
Fieldbus选择以太网用于高速以太网控制主干100Mb/s传输。为帮助您选择5e类和6类电缆，Belden提供了“DataTuff®工业以太网电缆选择指南”。有关BeldenDataTuff电缆的详细资料控制工程网版权所有，请咨询Belden 各地销售办事处。
特殊的电缆结构
Belden工业电缆的特殊结构包括：
> 600伏特、TC级电缆
> 铝质或钢质联锁铠装
> CPE护套或LSOH护套
> 多种护套颜色
> 交替的黑色或白色色码线对
> 多线对B型22 AWGCONTROL ENGINEERING China版权所有，PLTC级，单独和/或总体屏蔽
> 多线对18 AWGCONTROL ENGINEERING China版权所有，TC级，单独和/或总体屏蔽
Belden工业电缆的特殊结构包括：
> 600伏特、TC级电缆
> 铝质或钢质联锁铠装
> CPE护套或LSOH护套
> 多种护套颜色
> 交替的黑色或白色色码线对
> 多线对B型22 AWGCONTROL ENGINEERING China版权所有，PLTC级，单独和/或总体屏蔽
> 多线对18 AWGCONTROL ENGINEERING China版权所有，TC级，单独和/或总体屏蔽
工业数据解决方案 - 工业数据
DataBus® ISA/SP-50 Fieldbus*
DataBus® ISA/SP-50 Fieldbus*
