NETWORK-6000+分散控制系统(DCS)功能扩展

2005.05.13阅读 3007

  虚拟DPU仿真功能
  虚拟DPU在完全不需要DCS分散处理单元(DPU)、I/O模件、控制机柜等硬件,分散处理单元(DPU)的控制策略直接在PC机上运行,通过虚拟端子排与仿真支撑系统下运行的机炉对象相连,构成了虚拟DCS仿真系统,虚拟DCS仿真系统只有机电炉对象是仿的,而DCS系统在控制逻辑、自动调节方案、画面和调度方式、历史数据查询方式、报警查询和确认、设备级驱动块功能和面板等方面与实际DCS完全一致。
  虚拟DPU技术是提高控制系统(包括电厂主、辅系统)的出厂质量的有效技术工具,虚拟DPU为电厂提高自动化水平提供了真实的、有效的试验和分析平台,成为现代电厂热工自动化的重要组成部分。


虚拟DPU仿真功能


  ◆人员培训:

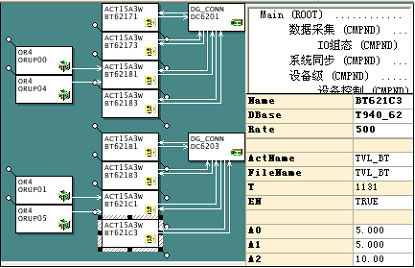

  虚拟DCS仿真系统具有对运行和热工维护人员的培训功能,热控人员可以在仿真机上进行组态、运行,使热控人员很快掌握DCS的组态。

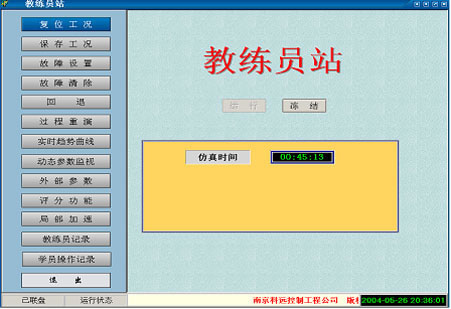

人员培训

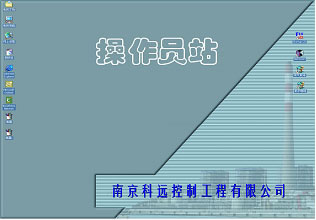

人员培训


  ◆避免组态错误
  一套DCS系统的I/O点一般都在数千点,而且有各种排列组合控制工程网版权所有,出厂前通过端子排加入各种信号进行各种工况下、各种组合下的试验,因工作量过于巨大而不可能,所以各DCS工程公司、各品牌的DCS在现场调试期间都有大量的组态修改

工作,在一定程度上影响了调试进度,虚拟DCS仿真系统为彻底解决这一问题提供了良好的实验平台。

  ◆缩短调试时间:
  虚拟DCS仿真系统在DCS的调试过程中,也能发挥重要作用,电力工业的发展对DCS的应用水平提出了更高的要求,希望DCS从调试到投运的时间要求越来越短,DCS逻辑的正确性要求越来越高,有了虚拟DCS仿真系统,我们就可以在DCS静态调试中将DCS软件错误减少到最低www.cechina.cn,在机组现场调试投运之前就向用户提供一套经过"实际"运行考验的DCS系统;对于越来越高的DCS功能要求,仿真系统也为其开发应用提供了良好的实验平台。

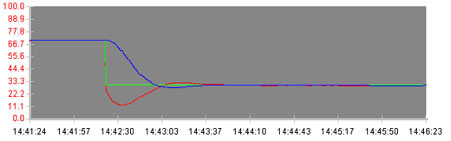

  此外,电厂对DCS的自动调节品质要求越来越好,而提高自动调节品质的前提条件就是做各种负荷扰动试验控制工程网版权所有,但扰动试验具有一定的风险,例如RB试验;所以电厂希望DCS调试对机炉运行的影响要越来越小,最好不在实际机炉对象上做扰动试验,又能提高DCS的应用水平CONTROL ENGINEERING China版权所有,有了这套仿真系统,我们就可以在虚拟DCS仿真系统上完成负荷扰动试验www.cechina.cn,使运行参数压红线运行,提高电厂经济指标。


虚拟DCS仿真系统在DCS的调试过程中


  ◆提高DCS人机界面的合理性
  DCS现场调试期间最大一部分工作就是人机界面的合理性修改,由于DCS设计人员没有运行经验,画面设计往往不能很好满足运行要求,例如在故障处理过程中要频繁切换画面、操作面板的弹出位置不合理等,都可以在仿真系统上解决。


提高DCS人机界面的合理性


提高DCS人机界面的合理性
