1. 变频器的应用形式比较

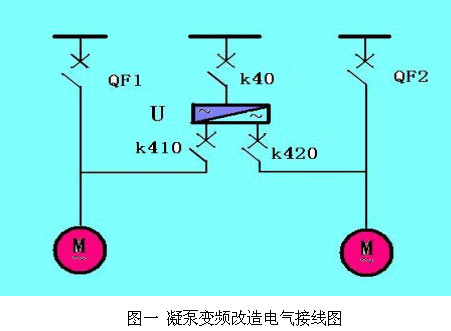

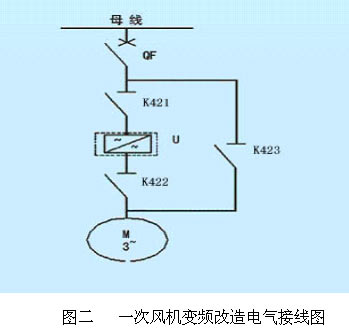

根据凝泵与一次风机的运行特点和系统结构控制工程网版权所有,我公司在凝泵和一次风机的变频应用形式上存在着较大的差异。2台机组凝泵都采用2泵公用一台变频器的应用形式,而一次风机都采用一机一变频器的应用形式(其一次电气接线图如图一、二所示)。
&
![如图1](http://www.cechina.cn/upload/upitem/AT/200503/0408_1.jpg)
![正常运行时K40、K41…如图2](http://www.cechina.cn/upload/upitem/AT/200503/0408_2.jpg)
正常运行时K40、K410断路器合上QF1断路器断开,#1凝泵处于变频运行状态,断路器K420、QF2分开,凝泵联锁投入,#2凝泵处于工频联锁备用状态。当变频运行的凝泵因变频器故障跳闸时另一台凝泵会联锁工频启动。为了防止剩余电荷对变频器的损害在DCS操作系统中设计有逻辑闭锁,即只有在合上变频器下口断路器K410或K420后才能合上断路器K40。采用两机公用一变频器的应用形式不仅能最大限度的利用变频器,而且可以大量节约电厂技改费用的投入;但是由于两台设备公用一台变频器因此对于设备的定期切换就显得较为繁琐。当变频泵跳闸时备用泵工频联锁启动后对凝结水管道的冲击较大。
一次风机变频运行时www.cechina.cn,断路器QF合上刀闸K421、K422合上,K423处于断开位。当变频器故障时需人工手动切换成工频运行。为了防止误操作的发生刀闸K422和K423间装有机械闭锁装置,即在同一时间里刀闸K422和K423只能有一个处于合上状态。一机一变频器的应用形式是最基本的应用方式,相对于两机公用一变频器的应用形式其技改费用投入较高。
2. 变频器的产品特性比较
北京利德华福和美国罗宾康公司生产的变频器同属于高-高电压源型变频器。变频器输入采用多脉冲整流无需输入滤波器控制工程网版权所有,其输出波形接近于完美的正弦波,对电网的谐波影响较小;两种变频器同采用无速度传感器矢量控制方式能满足动态响应较高的负载;都具有功率单元旁路的功能,能够旁路个别故障功率单元保证系统无间断运行;功率单元都采用模块化的设计构造,可以方便的更换故障功率单元且更换故障功率单元的时间短;额定负载下变频器的效率都在96%以上。
![表一是北京利德华福…如图3](http://www.cechina.cn/upload/upitem/AT/200503/0408_1.gif)

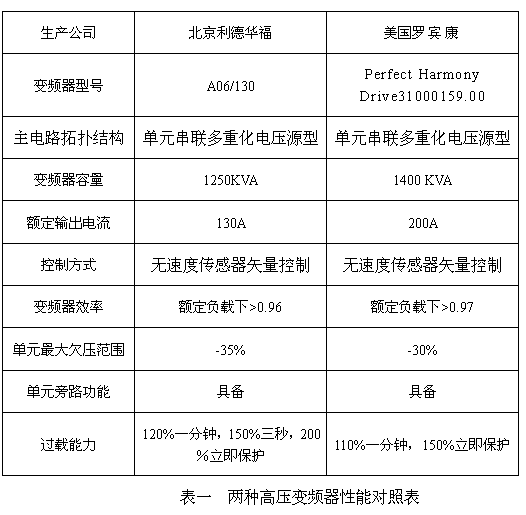

表一是北京利德华福公司变频器与美国罗宾康公司变频器的性能对照表,相对于罗宾康变频器而言北京利德华福公司变频器有如下特点:
1. 利德华福公司变频器的单元欠压能力较大。A06/130型变频器的单元最大欠压为-35%,而Perfect Harmony Drive31000159.00的单元最大欠压为-30%。较大的欠压能力对于电厂辅机的安全性极为有利。
2. 利德华福公司变频器的过载能力较大。当变频器过载120%延时1分钟保护跳变频器,过载150%延时3秒钟保护跳变频器,过载200%立即保护跳变频器。
3. 利德华福公司变频器的操作界面更友好。A06/130型变频器采用全中文操作系统,且操作界面的设计更加符合中国人的操作习惯控制工程网版权所有,便于运行人员操作。
4. 北京利德华福公司变频器的产品报价相对于美国罗宾康公司变频器的价格要低很多。
3. 经济性比较
自2003年投入变频器运行以来,我公司的发电成本得到了大幅度的降低。特别是对凝泵电机的变频改造尤为成功CONTROL ENGINEERING China版权所有,无论是在额定负荷还是在部分负荷其节电能力都是十分显著的。下表是凝泵和一次风机变频器改造前、后两年6月份各工况下,设备用电的电流对比表。
