对于大、中型生产企业而言,能源供需不仅是技术问题,更是企业战略层级的问题。为了更佳的资源调配、组织生产、部门结算、成本核算,需要建立一套有效的自动化能源数据采集系统,对能源供应进行监测www.cechina.cn,以便企业实时掌握能源状况,为能源自动化调控奠基,同时方便企业的计量和成本核算工作。
能源数据具有标准化、专业化、科学化、时效性强的特点CONTROL ENGINEERING China版权所有,采集难度较高。同时控制工程网版权所有,考虑到能源数据对于企业决策的重要意义,以及能源本身具备危险性的特点,能源数据采集系统必须满足专业性强、实时性好、可进行远程资料交换、可用性强的需求。
能源数据主要有三种形态:能源供给状态数据、能源供给整点数据、能源供给累加数据。
能源供给状态数据,用于能源供给情况的监测,要求采集频率高,传递速度快,时效性强www.cechina.cn,大部分数据无须保存,只要满足状态回溯的需要即可。该数据是实现故障分析、科学调度的基础;
能源供给整点数据,是为满足管理、计量用的资料,主要记录整点时能源供给的状态值或累加值。具有采集频率低,时间精度要求高的特点,作为管理、计量、结算的依据,必须保存;
能源供给累加数据,是一段时
间内能源供给值的累加,主要是为决策、核算提供资料依据,是企业领导决策、企业财务核算所关心的重要资料,对维护企业的正常运营具有重要记忆意义,必须保存。
需求与时俱进,企业数据的加值应用将不断延伸,现在可见的需求就包括:利用GPRS/CDMA等无线通信网路进行资料交换、手持设备警示信号的接收、异质系统的整合等。现有构架需要大量的二次投入,来满足新的需求,这会使系统信息架构越趋复杂,越来越难维护。
因此,企业需要建立一套新的、稳定的、先进的能源数据获取系统,能将所需的关键数据实时传送给远程管理者、应用者、决策者,并以各种方式展现出来,为各部门进行管理、应用、决策、核算服务。并充分考虑系统的易用性和拓展性,满足企业眼前和将来的需求。
艾扬能源数据采集系统介绍
企业信息化的结果就是大量的资料被数字化,能源数据也是一样,但被用在管理、决策、核算的数据,仅为所有数据中的一小部分www.cechina.cn,是所有数据中的精华,因此可称为关键数据。能源数据中的精华,就是能源关键数据。不同的部门所关心的关键数据是不同的,需要差异化对待。
艾扬能源数据采集系统是一套基于iPush® Family软件平台的主动信息交换、分检服务系统,透过出版/订阅(Publish/Subscribe)信息传送方式,提供主动式的数据分发服务;企业各应用程序得到的,都是各自订阅的关键数据,可大幅度提高数据处理的效率。
在前述三种能源数据中,能源供给状态数据是所有能源数据的基础,其它两种数据是通过仪器、仪表、或计算程序得到,是其它应用系统需要的关键数据。艾扬能源数据采集系统,能在采集能源供给状态数据的同时控制工程网版权所有,将其它应用程序需要的关键数据分检出来,主动发送到各应用程序,满足各部门的办公、处理需要,在监测的同时控制工程网版权所有,满足结算、决策的需求。

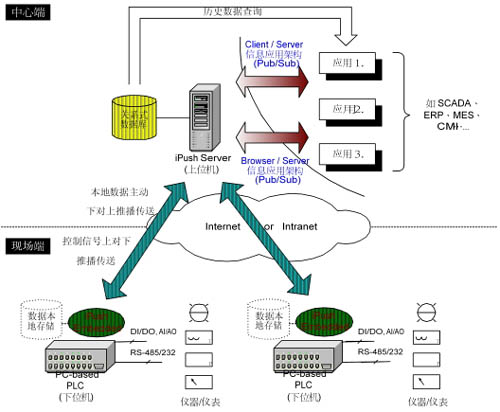

艾扬能源数据采集系统的软硬件架构如图所示:
图:艾扬能源数据采集系统架构
该系统由以下的核心构件组成:
PC-based PLC。内含iPush® Embedded,为连接仪器、仪表的硬件平台,可直接读取仪器、仪表的数字/模拟信号,或者通过RS-485/232,串连支持序列通信的设备,或是连接GPRS/CDMA通讯模块,实现广域无线通信、远程采集数据。由于其采用特制的嵌入式Windows CE.net实时操作系统,具备较强的运算能力与开放性,可分担中心端的部分计算需求;
iPush® Embedded。用于保证和中心端iPush® Server的高连接性,让应用程序不必面对底层的TCP/IP网络通讯,通过Internet、VPN、GPRS、CDMA、Wireless LAN等IP网络,保证和iPush® Server之间的数据交换,而且可以指定通讯端口和中心端iPush® Server进行传输,保证网络的安全性。iPush® Embedded会将采集到的设备、仪器、仪表数据,转换成主题信息(Subject Message),主动传送到中心端的iPush® Server,取代传统的数据库轮循,保证数据的实时传递;
iPush® Server。是整个体系的数据交换服务中心,iPush® Server主要运算资源用在接收、推播、与主题过滤上,提升了信息中心的处理效率和速度。应用程序仅需向iPush® Server订阅相关的主题,当该主题有数据存在时(如iPush® Server接收到来自iPush® Embedde
