国华台电全称为广东国华粤电台山发电有限公司,位于广东省台山市铜鼓湾,依山傍海,风景优美,是一家花园式发电企业。国华台电成立于2001年3月,1、2号两台60万千瓦发电机组分别于2003年12月与2004年4月投产,目前3、4、5号三台60万千瓦机组在建。按该厂二期规划,还将新建6台100万千瓦机组,总装机容量达到900万千瓦,届时将成为亚洲最大的单体火力发电厂。
基于国华电力集团高层领导的重视,国华台电信息化建设水平居国内电厂领先地位,也是集团内的标兵企业,其起点高、投入大、应用有成效,与生产联系密切。在这其中,来自OSIsoft公司的PI实时数据库系统承担着基础实时数据处理平台的角色,其应用有特色,并在电力行业具有相当强的示范意义。焦党育,国华台电安健环部IT主管及其领导的团队负责了PI系统的具体实施,他与我们分享了项目实施过程中的经验与体会。
CE China:简单介绍国华台电信息化建设的整体思路与系统结构。
焦:整个国华电力在信息化建设工作上本着总体设计、统一规划、从上到下建设的原则,旗下电厂主要的信息管理解决方案完全一致,从管理平台上进行统一,避免电厂之间信息孤岛和不统一,为集团公司信息共享奠定基础。
我们引进管理软件目的是为了引进管理思想,本着原汁原味引进国外先进成熟管理思想的原则,进行信息化建设控制工程网版权所有,便于与国际接轨。
国华台电的信息化系统底层涉及到过程实时数据库系统PI、运行优化系统OPTIPRO、中间层业务流程管理系统BFS + +、高层决策支持系统COCKPIT、集团公司企业信息门户PORTAL系统等,形成信息流的金字塔形结构,科学合理。其中PI位于底层控制系统之上,负责实时生产信息的采集与存储,起到基础平台的作用,为上层管理系统提供基础数据进行处理与分析。
国华台电1、2号机组信息化系统整体投资约3000万人民币,其中PI系统的投入包括软件、接口机与开发实施。目前1、2号机组的PI系统在机组168小时试运之前开发实施结束,3、4、5号机组的PI系统正在采购之中。
CE China:为什么会选择PI作为全厂实时信息管理系统的基础平台?
焦:关键是SIEMENS公司一套完整的电厂管理解决方案得到了国华电力高层领导的认可,他们提供了整个软件与硬件实施方案。而OSIsoft是SIEMENS的合作伙伴,其PI实时数据库系统由于集成了SIEMENS的整体方案而被我们引进来。
基于国华电力集团高层领导的重视,国华台电信息化建设水平居国内电厂领先地位,也是集团内的标兵企业,其起点高、投入大、应用有成效,与生产联系密切。在这其中,来自OSIsoft公司的PI实时数据库系统承担着基础实时数据处理平台的角色,其应用有特色,并在电力行业具有相当强的示范意义。焦党育,国华台电安健环部IT主管及其领导的团队负责了PI系统的具体实施,他与我们分享了项目实施过程中的经验与体会。
CE China:简单介绍国华台电信息化建设的整体思路与系统结构。
焦:整个国华电力在信息化建设工作上本着总体设计、统一规划、从上到下建设的原则,旗下电厂主要的信息管理解决方案完全一致,从管理平台上进行统一,避免电厂之间信息孤岛和不统一,为集团公司信息共享奠定基础。
我们引进管理软件目的是为了引进管理思想,本着原汁原味引进国外先进成熟管理思想的原则,进行信息化建设控制工程网版权所有,便于与国际接轨。
国华台电的信息化系统底层涉及到过程实时数据库系统PI、运行优化系统OPTIPRO、中间层业务流程管理系统BFS + +、高层决策支持系统COCKPIT、集团公司企业信息门户PORTAL系统等,形成信息流的金字塔形结构,科学合理。其中PI位于底层控制系统之上,负责实时生产信息的采集与存储,起到基础平台的作用,为上层管理系统提供基础数据进行处理与分析。
国华台电1、2号机组信息化系统整体投资约3000万人民币,其中PI系统的投入包括软件、接口机与开发实施。目前1、2号机组的PI系统在机组168小时试运之前开发实施结束,3、4、5号机组的PI系统正在采购之中。
CE China:为什么会选择PI作为全厂实时信息管理系统的基础平台?
焦:关键是SIEMENS公司一套完整的电厂管理解决方案得到了国华电力高层领导的认可,他们提供了整个软件与硬件实施方案。而OSIsoft是SIEMENS的合作伙伴,其PI实时数据库系统由于集成了SIEMENS的整体方案而被我们引进来。

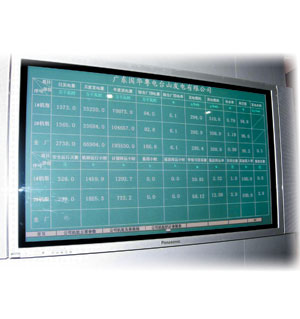

通过办公楼进口处的PI画面,实时了解生产状况。
焦:根据我们的经验CONTROL ENGINEERING China版权所有,建议采取如下原则,即:模拟量基本上可以全部进入PI系统,数字量只取重要设备的阀门、泵或风机的开关状态,而控制系统的中间点和计算点有选择地送给PI系统。目前国华台电PI系统总共有9000点左右的容量。
由于DCS需送给PI系统的数据量极大,为了防止PI系统接口机频繁地向DCS读取数据,增大DCS网络负荷,DCS送到PI系统的数据需按一定的扫描周期分类。原则是快变量可以采用较短的扫描周期,反之则采用较长的扫描周期。
CE China:在PI实施过程中控制工程网版权所有,如何保障生产的安全性?符合SIS的规范要求吗?
焦:在生产现场,如果涉及到控制系统则要求绝对的安全性,不能因为管理信息系统导致生产控制系统的瘫痪。PI本身可以双向读取数据,但我们在定义数据点时,设定数据仅能单向流动。PI系统只采集控制系统的数据,不回送数据到控制系统。另外,通过专用网关、接口机等硬件隔离,也能保证生产控制系统安全。
应该是符合SIS规范的,SIS的“影子”在我们的系统里都可以找到。目前国内企业进行信息化建设遵循的标准正在逐渐成型,国华台电SIS系统建设是本着企业的需求,结合行业和国外先进的标准和解决方案进行的。
CE China:你们在PI系统的实施过程中遇到了哪些难点,如何来解决的?
焦:PI系统实施中遇到的困难很多,有管理方面的也有技术方面的。
管理方面,我们必须与生产、检修、管理等各环节沟通,了解需求并规范化,需要多次反复才能确定。
技术上,国华台电生产过程控制系统包括主机DCS、辅助车间控制系统BOP、网控、辅机单耗等10多套系统,将这些控制系统的数据引入PI系统需要进行接口程序的开发和调试,并且有些控制系统不是标准接口,这也体现出,目前国内和国际的控制系统应该统一接口协议,便于数据共享。
另外,在生产系统组态图与报表方面,由于PI本身提供功能不能完全满足实际需要,所以,需要采用VBA、API函数编程等二次开发。
CE China:目前,PI系统在台电应用已近两年时间,你们如何评价其性能?
焦:PI系统比较贴近生产管理,直接为生产管理人员提供便利的平台。其自身优点很多www.cechina.cn,
