1. 前言

    随着科学技术及计算机软、硬件的发展www.cechina.cn，三维CAD软件已逐渐在机械行业得到广泛应用。西航集团公司工装设计科目前也开始陆续采用三维CAD软件UG NX3进行工装设计。但是不管采用什么样的软件进行设计，按照我们当前的生产模式，最终总要为工装制造及使用车间提供完整的工程图。

    很多人在刚开始采用三维软件进行工装设计时，因为三维软件的工程图部分操作不方便，总是用三维软件进行设计，将设计结果生成二维投影图后www.cechina.cn，再转换成二维软件能识别的格式进行工程图的后期处理。显而易见，当二维投影图转换为其它格式的文件时，其三维模型与二维工程图之间的关联就已经断开了。如果三维模型发生了改变，二维工程图就只能重新输出并处理或进行手工修改了，这无论从提高设计效率还是提高设计质量上来讲，都是不可取的。

    UG

    2. UG工程图模板的设计

    2.1二维出图环境及图框的设定

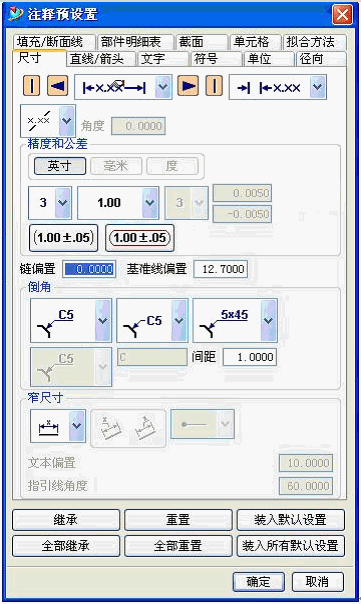

    利用UG的“drafting”模块，设计A0、A1、A2、A3以及A4五种尺寸的图框，并在每种图框中预定义各种参数，如尺寸文本大小、箭头型式及大小、各种标注方式等(如图1)，这样CONTROL ENGINEERING China版权所有，在使用模板时，就不用再浪费时间进行调整，从而大大提高二维图的效率。

图1

    2 .2标题栏的自动填充

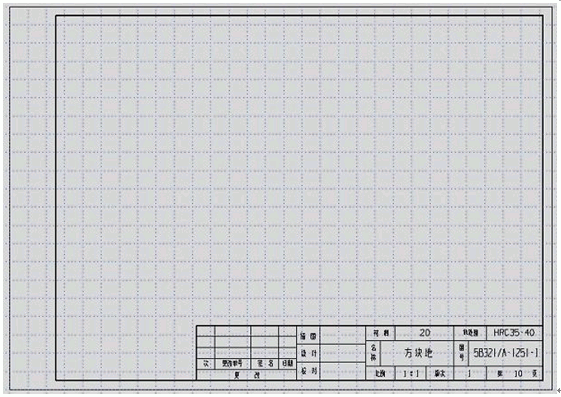

    在每个图框中定置本公司专用工装装配图及零件图标题栏，在相应的位置填写名称、图号、材料等项目，如图2。

图2

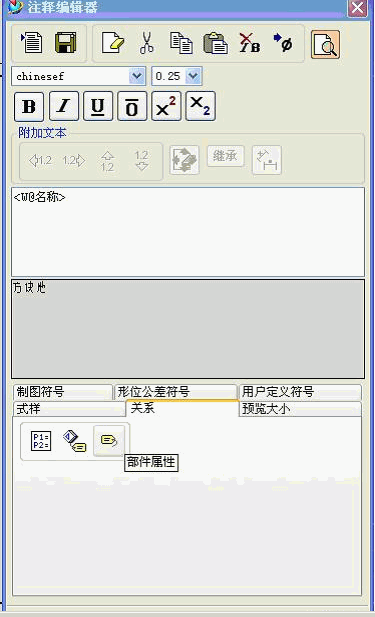

    利用UG Draftng “注释编辑器”命令中的“关系”命令将名称、图号、材料等项目与零件本身的属性相关联(如图3及图4)，这样CONTROL ENGINEERING China版权所有，在工装设计过程中，只要给零、部件赋予了属性，就能在出工程图时将其相应的属性自动填入标题栏中。

图3

图4

分页     将图框及标题栏组成的图纸模板文件保存到UG安装目录\UGS\NX 3.0\UGII\html_files子目录中，编辑编辑该子目录中的文件metric_drawing_templates.pax，将所设计的图框模板增加进去。

    增加内容如下：
    <PaletteEntry id="d10">
    <References/>
    <Presentation name="A4 size, 1sheets">
    <PreviewImage type="UGPart" location="dwg_a4l_format.prt"/>
    </Presentation>
    <ObjectData class="DrawingTemplate">
    <TemplateFileType>none</TemplateFileType>
    <Filename>dwg_a4l_format.prt</Filename>
    </ObjectData>
    </PaletteEntry>

    <PaletteEntry id="d11">
    <References/>
    <Presentation name="A3 size, 1sheets">
    <PreviewImage type="UGPart" location="dwg_a3l_format.prt"/>
