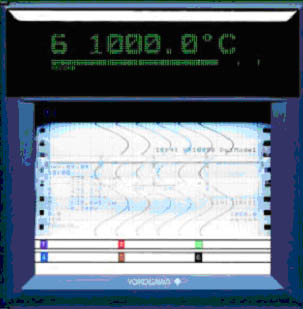

日本横河电机(Yokogawa Electric)日前新推出一款新型智能有纸工业记录仪(图1所示)。它具有笔式和打点式两大类型。其中笔式具有最多4个模拟通道和8个运算通道,打点模式具有6个模拟通道和12个运算通道,丰富的种类可以满足用户不同场合的需要。
横河电机在有纸工业记录仪的市场上多年来一直占据世界第一的位置,占有整个工业记录仪市场1/3份额。这次推出的μR10000在设计上继承了原有的μR1000所具有的卓越品质和功能,同时在测量,运算,显示,打印等功能上有了很大的提高,更为突出的是新增加了网络功能,用户可以根据需要选择网络或RS422串口与仪器进行通讯。

图1
横河电机在有纸工业记录仪的市场上多年来一直占据世界第一的位置,占有整个工业记录仪市场1/3份额。这次推出的μR10000在设计上继承了原有的μR1000所具有的卓越品质和功能,同时在测量,运算,显示,打印等功能上有了很大的提高,更为突出的是新增加了网络功能,用户可以根据需要选择网络或RS422串口与仪器进行通讯。
图1
μR10000的产品特点:
1. 高可靠性
有纸记录的优势是能为用户提供可靠,高质量的测量输出,μR10000采用最先进的技术工艺,在机械,硬件电路上为您提供最可靠的质量保证。
Ø 采用完全隔离技术。
Ø 内部伺服驱动单元体积更小,采用全新的定位方式,输出更准确。
Ø 内部电路采用横河电机专用的ASIC,实现高度集成
Ø 仪器具有防尘防滴功
能(符合IP54标准)
1. 高可靠性
有纸记录的优势是能为用户提供可靠,高质量的测量输出,μR10000采用最先进的技术工艺,在机械,硬件电路上为您提供最可靠的质量保证。
Ø 采用完全隔离技术。
Ø 内部伺服驱动单元体积更小,采用全新的定位方式,输出更准确。
Ø 内部电路采用横河电机专用的ASIC,实现高度集成
Ø 仪器具有防尘防滴功
2. 多样的测量种类
μR10000支持丰富的测量种类。
标准配置:
Ø DCV:20mV,60mV,200mV,2V,6V,20Vwww.cechina.cn,50V,1-5V
Ø TC(热电偶):R, S, B, K, E, J, T, N, W, L, U,Wre
Ø RTD(测温电阻):Pt100,JPt100
Ø DI:节点,DC电压或TTL电平
Ø DCA:使用外部分流电阻(10Ω,100Ω,250Ω)
选购件附加配置:
Ø TC(热电偶):Kp,PLAT1,PR,NiMo,W/Wre,N2
Ø RTD(测温电阻):CU1-CU6,CU25,PT3,Ni1-Ni3,J263,CU8,CU9,PT4
3. 强大的运算功能
μR10000可以直接对模拟通道的测量数据进行运算,也可以在运算通道中设定复杂的运算表达式,实现复杂的运算功能。
Ø 模拟通道的运算功能:通道间的差运算、线性标尺、平方根、算术补正运算
通过这些运算功能,可以方便的满足用户随需而变的要求。
Ø 运算通道的运算功能:常规,逻辑,关系,统计等多样的功能
通过运算表达式,可以把上述的功能组合起来,实现更复杂的运算功能。
μR10000支持丰富的测量种类。
标准配置:
Ø DCV:20mV,60mV,200mV,2V,6V,20Vwww.cechina.cn,50V,1-5V
Ø TC(热电偶):R, S, B, K, E, J, T, N, W, L, U,Wre
Ø RTD(测温电阻):Pt100,JPt100
Ø DI:节点,DC电压或TTL电平
Ø DCA:使用外部分流电阻(10Ω,100Ω,250Ω)
选购件附加配置:
Ø TC(热电偶):Kp,PLAT1,PR,NiMo,W/Wre,N2
Ø RTD(测温电阻):CU1-CU6,CU25,PT3,Ni1-Ni3,J263,CU8,CU9,PT4
3. 强大的运算功能
μR10000可以直接对模拟通道的测量数据进行运算,也可以在运算通道中设定复杂的运算表达式,实现复杂的运算功能。
Ø 模拟通道的运算功能:通道间的差运算、线性标尺、平方根、算术补正运算
通过这些运算功能,可以方便的满足用户随需而变的要求。
Ø 运算通道的运算功能:常规,逻辑,关系,统计等多样的功能
通过运算表达式,可以把上述的功能组合起来,实现更复杂的运算功能。
4. 记录和打印(图2所示)
μR10000为用户提供了丰富的记录功能,可以记录所有模拟通道的测量数据,笔模式的机种还可以将运算通道的数据指定到记录笔上,在纸上记录出来控制工程网版权所有,而打点型可以把所有的运算数据在纸上记录出来。每个通道的最大记录宽度为100mm,用户可以在此范围内,为每个通道任意指定记录的幅度(最小宽度为5mm),同时还具有部分压缩扩大的功能(记录范围1%-99%的范围可设),可以对某段测量值放大记录,方便用户的观测和分析。
它还具有定时打印,报表打印,报警打印(发生/解除时),手动打印www.cechina.cn,消息打印,送纸速度变更打印,记录开始时刻打印等打印功能,能为用户提供丰富的打印信息。

图2
μR10000为用户提供了丰富的记录功能,可以记录所有模拟通道的测量数据,笔模式的机种还可以将运算通道的数据指定到记录笔上,在纸上记录出来控制工程网版权所有,而打点型可以把所有的运算数据在纸上记录出来。每个通道的最大记录宽度为100mm,用户可以在此范围内,为每个通道任意指定记录的幅度(最小宽度为5mm),同时还具有部分压缩扩大的功能(记录范围1%-99%的范围可设),可以对某段测量值放大记录,方便用户的观测和分析。
它还具有定时打印,报表打印,报警打印(发生/解除时),手动打印www.cechina.cn,消息打印,送纸速度变更打印,记录开始时刻打印等打印功能,能为用户提供丰富的打印信息。
图2
5. 丰富的报警功能
不论是模拟还是运算通道,μR10000都提供了上限和下限,差值上/下限,变化率上升限/下降限,延迟上限/下限等丰富的报警类型,而每个通道可以同时设置4个报警点,允许用户从上述的报警类型中,任意选择。
报警发生时www.cechina.cn,可以在前面板上显示报警类型,报警的发生位置,通过LED灯也可以把报警的通道号显示出来。
通过打印功能,也可以显示报警发生信息。
不论是模拟还是运算通道,μR10000都提供了上限和下限,差值上/下限,变化率上升限/下降限,延迟上限/下限等丰富的报警类型,而每个通道可以同时设置4个报警点,允许用户从上述的报警类型中,任意选择。
报警发生时www.cechina.cn,可以在前面板上显示报警类型,报警的发生位置,通过LED灯也可以把报警的通道号显示出来。
通过打印功能,也可以显示报警发生信息。

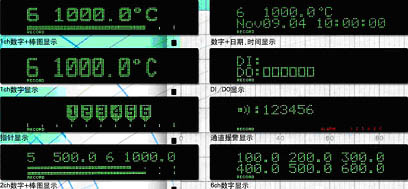

6. 多种多样的显示功能(图3所示)
μR10000的显示部分采用101*16点阵的高清晰度VFD显示器,可以显示从5*7到16*16点阵的各种类型的字符,数字以及棒图,指针,DI/DO状态、日期、时间等各种画面,也可以把显示画面分成上下两个部分CONTROL ENGINEERING China版权所有,分别显示不同的内容。μR10000的画面显示种类大约有80多种,用户一次可以从其中任意选择15种画面,来显示需要的信息。

&nbs
μR10000的显示部分采用101*16点阵的高清晰度VFD显示器,可以显示从5*7到16*16点阵的各种类型的字符,数字以及棒图,指针,DI/DO状态、日期、时间等各种画面,也可以把显示画面分成上下两个部分CONTROL ENGINEERING China版权所有,分别显示不同的内容。μR10000的画面显示种类大约有80多种,用户一次可以从其中任意选择15种画面,来显示需要的信息。
&nbs
