项目规模
川东北气区SCADA系统的总规模包括调度中心(DCC)1座, 灾难备用调度中心(BDCC)一座, 区域控制站(RCS)12座CONTROL ENGINEERING China版权所有,远程终端装置(RTU)100套。现场I/O约5000点。温黄气田区域控制站是川东北气区SCADA系统内的其中一个区域控制站,下设有7口气井,现场I/O约1000点。
系统结构
温黄气田区域控制站采用世界著名的监控软件CitectSCADA 5.41为SCADA系统的软件平台www.cechina.cn,控制站内设有两台Citect服务器,两个Citect操作员站www.cechina.cn,一个Citect
区域控制站设有SQL Server数据库服务器一台,用于存储历史数据,所有数据、事件及报警信息通过Citect软件分析处理后自动录入SQL Server数据库。系统专门开发了一套报表数据库管理系统,用于数据库的查询分析和报表的生成及打印。另外,整套SCADA系统还配置了一套时间同步装置(GPS)用于系统的时间同步。

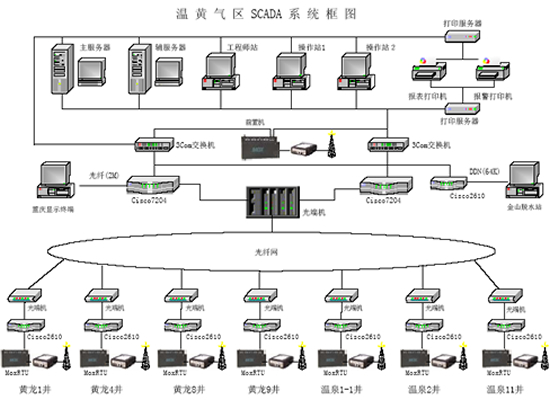

温黄气田区域控制站局域网采用双网络架构构成网络冗余。其系统网络框图如下:
温 黄 气 区 SCADA 系 统 框 图
温黄气田的各气井现场操作站,采用具有模块化结构、开放的技术设计思路的MOXrtu作为硬件平台。本工程中采用MOXrtu具有如下突出的功能特点:
·32位的实时处理器;
·具有双10/100BaseT口,构成TCP/IP冗余;
·32M大容量内存;
· 支持现场总线Profibus DP协议 ;
·具有中继转发和无线路由寻址功能;
·具有PID控制和流量计算功能;

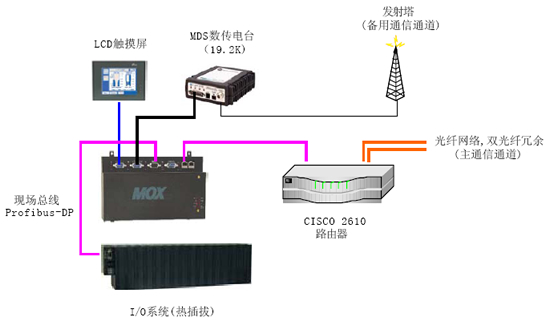

气井现场操作站控制系统框图如下:
温 黄 气 区 SCADA 系 统 框 图
·气田各井站数据的采集、监控和工艺流程的动态显示;
·在线完成温度、压力、流量、液位、PID调节等参数及给定值的设定;
·天然气产量调节及AGA3/8天然气流量计算;
·提供完善的报警管理、事件记录、趋势图显示等功能;
· 具有多级用户管理功能,将用户的权限划分为操作员、自控工程师、工艺工程师和系统管理员四级。
·完善的数据库管理系统及报表的生成、打印。
·优化的调度管理功能。
系统软、硬件配置
·Windows Professional 2000 for Chinese
·Windows Server 2000 for Chinese
·CitectSCADA 5.41
· MOXrtu远程测控单元
· SQL Server 2000 数据库
· Compaq ML570 服务器
