I/A的系统结构是按节点概念来构成的，节点独立运行，完成自动控制的各种功能。节点是由节点总线将称之为站的处理机组件连在一起构成的。每一组件是独立的，并设计成完成系统中一些通用功能，而它的特定功能是由软件定义的。

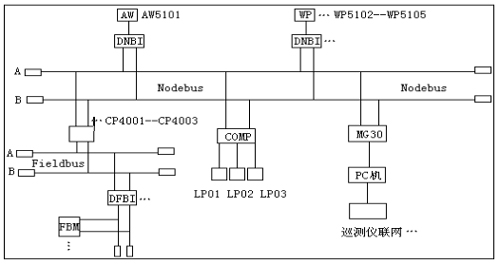

　　I/A系统处理机组件通过节点总线（Nodbus）相互联接，节点总线为I/A系统中的各个站（控制处理机、应用处理机等）之间，提供高速、冗余、点到点的通讯，I/A可以包含控制处理机（CP）、应用处理机（AP）、操作站处理机（WP）、通讯处理机（COMMP）、节点总线扩展组件、载波带接口组件、节点总线接口组件、AB或MODICON PLC接口处理机等。
　　I/A系统现场总线（Fieldbus）。现场总线组件（FBM即I/O卡件）是现场传感器/执行器与控制处理机的接口。FBM对现场设备使用的电气输入/输出信号进行适当的转换，使得通过通过现场总线能与这些装置通讯。FBM是由软件组态的，它们的品种相对较少CONTROL ENGINEERING China版权所有，数字现场总线组件可以执行多种功能，如事件序列监视、梯形逻辑控制和脉冲记数，具体执行某一种功能由其装载的软件决定，系统组态时为其定义软件。
　　1.2  I/A系统的硬件和软件
　　1.2.1主要硬件
　　应用操作站处理机AW51：AW51执行与显示、生产控制、用户应用程序、诊断和组态、开发和执行需要扩展的数据处理和文件服务能力的应用功能，AW51整理本身或来自其他站的任务所需的大容量存储文件申请。
　　在视频监视器上，AW51产生视频信号显示图象和文字信息，除视频监视器外，连到AW51的设备可包括触摸屏幕、鼠标或球标、一个工程师键盘和一至两个组合键盘。
　　操作站处理机WP51：操作站处理机和与它连接的外部设备一起，在用户和所有系统功能之间提供一个界面，即作为系统站和操作员之间的接口。它从应用处理机和其他系统站接受图形和文本信息并产生视频信号控制工程网版权所有，在视频监视器上作显示。
　　控制处理机CP：控制处理机是一个可选的容错站，和与它相连的现场总线组件（FBM）一起，可按组态好的控制策略对过程进行控制；可实现连续控制、梯形逻辑控制和顺序控制等功能，完成数据采集、检测、报警和传送信息的功能。
　　CP在电源接通时进行自检，在运行时检查和监视时钟功能，在容错式控制处理机中，当检测到一个错误时，两个组件运行的内部自诊断测试，以确定哪个组件故障。
　　通讯处理机COMP：COMP提供了使I/A的其他站与VT100终端、打印机以及调制解调器进行通讯。它有四个RS-232-C兼容的串行接口，其异步图象速率为9.6Kbps，可连接80/132打印机、彩色喷墨打印机、VT100字符终端、调制解调器以及PC机等。
　　现场总线组件FBM：现场总线组件与工业现场中通常遇到的各种现场信号相匹配CONTROL ENGINEERING China版权所有，分为模拟和数字两种信号类型CONTROL ENGINEERING China版权所有，模拟组件有8个输入输出通道，数字组件为16个通道；现场总线组件为现场传感器/执行器与冗余的现场总线之间提供了接口，这些组件对现场设备使用的电气输入/输出信号进行适当地转换，使得通过现场总线能与这些装置通讯。
　　1.2.2软件
　　1.2.2.1软件结构
　　I/A软件利用了I/A的客户机/服务器结构的全部优势，该结构是建立在开放系统互连模型（OSI）上的以对象为基础的通讯机构。它允许将功能和计算能力分散在很大的地理区域内CONTROL ENGINEERING China版权所有，提供了与不同制造商的计算机系统的联网能力，以及提供了适合第三方工业应用的大型平台。
　　软件系统提供的功能:使用工业标准的操作系统和同名数据存取进行软件移植，用于整体控制分解的智能控制工具软件，使用菜单和窗口来支持和协
