如何查看一个DP主站系统或者PROFINET IO系统的站点状态？

        描述：

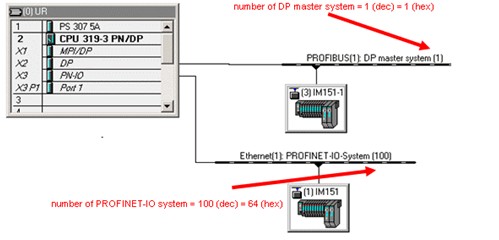

        可以使用 SFC51 "RDSYSST" 读出 SSL 部件列表或选用 SSL 部件列表。 下面的配置在文中所附的例程中创建：

        图. 01

        在用户程序(OB1)中，使用 SFC51 "RDSYSST" 读出 CPU 的系统状态列表。
        调用 SFC51 "RDSYSST" 时www.cechina.cn，通过参数 SZL_ID 指定准备读出的系统列表。使用此方法可读出下列数据，例如：
        • 模板标识。
        • 模板 LED 指示灯状态。
        • DP 主站系统或 PROFINET I/O 系统中，已经连接上 CPU 集成的 DP 或 PN 口的站点状态。
        所有有关 SZL_ID 的可用信息在手册 "System Software for S7-300/400 System and Standard Functions" 中，见条目 Entry ID 1214574 。
        SFC51 "RDSYSST" 的参数分配根据使用不同的 CPU 而不同：
        1. CPU 有集成的 DP 和以太网接口
        2. CPU 有集成的 DP 接口但是没有集成的以太网接口

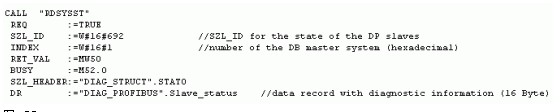

        在 PN/DP CPU 中调用 SFC51 "RDSYSST" 的例子参数

        图. 02

        输入 SZL_ID=694(HEX) 以确定 DP 主站系统或者 PROFINET IO 系统的站点状态。指定所读出的系统状态列表数据(诊断数据) 的存储区域控制工程网版权所有，诊断数据长度 258 字节

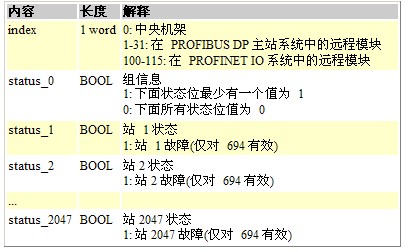

        表 01 为 258 字节长的诊断数据结构：

        表 01

        最大可以确定 2047 个站的状态。在诊断数据存储区域中每个站需要 1 bit。此外CONTROL ENGINEERING China版权所有，需要另外 1 bit 作为组信息，即www.cechina.cn，诊断数据存储区域中，256 字节分配给每个站点的状态www.cechina.cn，2 字节为索引(关于 DP 主站系统或者 PROFINET IO 系统的信息)。
        下面的例程中包含一个完整的 S7 站硬件组态，用户程序中有 SFC51 "RDSYSST" 的调用。

        SZL_Status_PNDP.zip ( 813 KB )
        在没有集成以太网口的 CPU 中调用 SFC51 "RDSYSST" 的例子参数
